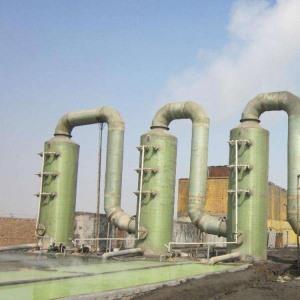

酸雾净化塔为圆柱形结构，整个塔由储液、进气口、喷雾、脱水和出气口三部分组成，外部安装耐酸泵，塔进出口管连接，喷雾塔内安装塑料球。

        酸雾净化塔的填料塔底部设有填料支承板，填料杂乱地放置在支承板上。填料压片安装在填料上方，防止上升气流吹气。从塔的顶部通过液体分布器将液体喷到填料上，并沿填料表面向下流动。气体从塔底送出并通过配气装置分布后，不断通过填料层与液体的逆流间隙。填料表面紧密接触气液两相进行传质。如果液体顺着填料层向下方流动时，可能会发生壁面流动。壁面流动的结果是导致填料层气液两者分布不均匀，这样就降低了传质效率。因此，喷雾塔内的填料层分为两部分，中间部分布置为再分配设置。重新分配后，将填料层喷于下层。

        酸雾净化塔的适用范围:广泛应用于化工、电子、冶金、电镀、纺织(化纤)、食品、机械制造等行业的酸碱废气排放净化处理。如食品调味、酸洗、电镀、电解、电池等。
